PSTN电话呼叫流程

传统的公共交换电话网络(PSTN)电话呼叫流程涉及以下步骤:

1.发起呼叫

用户拿起电话听筒,这会导致本地交换机检测到摘机信号,并准备接收呼叫指令。

2.拨号

用户输入被叫号码,这个过程通常涉及到DTMF(双音多频)信号的生成和传输。


3.呼叫建立

本地交换机接收到拨号信息后,会通过PSTN网络寻找被叫用户的位置。这可能涉及到多个交换机之间的信号传递。


4.振铃

一旦找到被叫用户的位置,目标交换机会向被叫用户的电话发送振铃信号。


5.接听

被叫用户接听电话,此时两个用户之间的通话连接建立。


6.通话维持

用户进行通话,期间信号在两个用户的电话和各自的本地交换机之间传输。


7.挂断

通话结束后,任一用户挂断电话,这会发送挂断信号给本地交换机,随后交换机会通知对方交换机释放连接,最终完成整个呼叫过程。

        经RGW接入的电话终端和经TGW接入的电话终端通过1P网络通信的网络结构如图9.10所示。其中,两个网关均由呼叫代理经MGCP控制。TGW的PSTN侧中继采用7号信令(ISUP)控制,该信令经信令网关传送至呼叫代理,然后由呼叫代理处理并映射为控制TGW连接建立和释放的MG(:P消息。RGW和TGW之间的话音数据则经由MGCP建立起来的连接在IP网络中传送。

上述结构和目前广为使用的IP电话不同之处是主叫经RGW直接接入1P网络。其呼叫流程如图9.11所示。其基本过程为:

①~⑤:同9.5.3例。

⑥呼叫代理根据被叫号码选路,确定出向中继网关TGW,向其发送创建连接命令,内含RGW的IP地址和UDP端口号。该连接为双向连接。


图9.9RGW-SIP终端呼叫流程

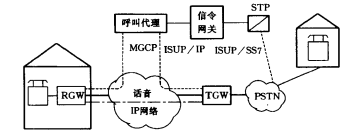

图9.10    MGCP控制的电话-IP-电话通信网络结构

⑦TGW响应上述命令,在会话描述中给出自己的IP地址、端口号、RTP应用文档等参数。

⑧呼叫代理向RGW发送修改连接命令,将TGW的信息转送给RGW.

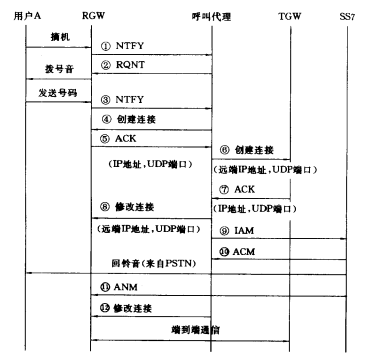

图9.11  MGCP-PSTN互通呼叫流程

RGW立即回送响应。至此,呼叫代理建立起后向连接通路。

⑨呼叫代理向7号信令网发送ISUP消息1AM,建立TGWPSTN侧的中继连接。

⑩经一段时间后,呼叫代理收到ACM消息,表示被叫已在振铃。在此结构中,被叫振铃和主叫回铃音均由PSTN产生。

⑪被叫摘机应答,呼叫代理收到ANM消息。

⑫呼叫代理向RGW发送修改连接命令,接通后向连接通路。

至此,端到端双向连接建立完成,主被叫开始通信。

下一篇

網閘間通信協議

通信知識

網閘間通信協議

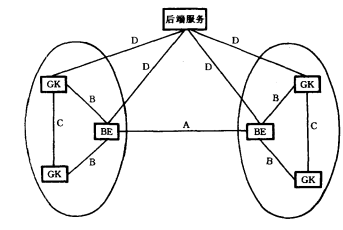

IP網絡電話技術的進一步發展方向主要體現在以下三個方面:支持大容橇廣域通信能力、提供豐富的基于網絡的增值業務以及和未來網絡演進的融合。大容量廣域系統要求像PSTN一樣,能支持幾百萬至幾千萬用戶,為此必須采用多區制網絡結構,并有多個管理域同時存在。要使系統中任意兩個用戶都能互相通信,一個重要的問題就是要解決網閘間通信問題,特別是管理域間的網閘通信,以提供全局尋址能力。ITU-T正在制訂H.225.0 ...
