TR-069管理功能詳解：如何遠程操控CPE設(shè)備？

TR-069协议简介

TR-069，全称“Technical Report 069”，是由DSL Forum（现更名为Broadband Forum）修订的一份技术规范，该规范是应用层的管理协议，命名为“CPE广域网管理协议（CPE WAN Management Protocol）”。TR-069协议提供了对下一代网络中家庭网络设备进行管理配置的通用框架、消息规范、管理方法和数据模型。

TR-069的应用

TR-069（Technical Report - 069）是一项远程控制用户终端设备的通讯协定，主要应用于DSL接入网络环境，用于对下一代网络中家庭网络设备进行管理配置。以下是TR-069的一些主要应用场景：

1、家庭网络设备管理

TR-069协议可以实现对家庭网络设备的远程管理和配置，包括：

• 配置管理：ACS（Auto-Configuration Server）通过Get/SetParamerterValue RPC来完成对CPE（Customer Premises Equipment）参数的比较和设置，简化设备配置工作量。
• 版本管理：CPE可以主动请求版本/固件更新，也可由ACS强制进行版本的升级，版本控制决策由ACS控制，还能与配置功能配合实现业务的动态下载控制。
• 性能监控：ACS可以通过GetPramerterVal RPC来实时查询设备状态，也可以通过上载（Upload）获取设备的日志文件来分析CPE的历史状态信息。
• 诊断：使用Set/GetParamterVal RPC的组合来实现诊断功能，通过设置操作设置诊断参数触发诊断处理，通过获取操作读取设备诊断结果。
• 告警：CPE主动发送事件报告来实现设备的实时告警。

2、5G网络中的应用

• 在5G网络中，TR-069可以用于管理5G CPE（Customer Premises Equipment）设备。5G CPE接收运营商基站发出的5G信号，然后转换成Wi-Fi信号或有线信号，让更多本地设备（手机、平板、电脑）上网。TR-069协议有助于对这些5G CPE设备进行远程管理和配置。

3、物联网设备管理

• 随着物联网的发展，TR-069的设备管理也面临着安全性、互操作性、受限的设备、可伸缩性和可用性方面的挑战。在物联网系统层面，需要支持加密的机器对机器的通信，解决不同类别、不同制造商生产的设备的通信协议问题。同时，由于物联网设备受到诸如内存、功耗、处理能力、连接能力的限制，这些约束也会影响设备是否能够进行远程管理，以及如何有效地应用远程操作。另外，大量物联网设备逐渐接入ACS管理系统，因此在ACS管理系统的可伸缩性、可用性等方面也需要考虑。

4、机顶盒远程升级

• 基于TR-069协议的智能机顶盒远程升级系统，可以通过自动检测用户机顶盒的软硬件情况，根据机顶盒的特性选择最佳升级渠道并提供可靠、智能的升级服务，从而提升用户体验、减轻服务商工作负担并加强用户的安全保障。

5、统一设备管理平台

• TR-069支持统一设备管理平台，由全球数百家运营商和CSP部署，是一个全面整合、可扩展、强大的设备管理解决方案，使运营商能够自动化数据、VoIP、IPTV和FTTH的部署和支撑。该平台可以管理网关、路由器、IPTV、STB、IP电话、femtocells、移动热点、dongle、存储设备、ONT以及其他设备类型。

TR-069的基本功能

TR-069协议的基本功能包括：

• ACS和CPE的自动连接：CPE可以通过发送Inform报文自动连接ACS，ACS也可以在任何时候向CPE发起连接请求。
• 自动配置和动态服务：当CPE上线时，ACS可以自动下发一些配置给CPE，完成对CPE的自动配置。
• 软件固件管理：TR-069协议提供了对用户设备中的软件、固件进行管理和下载的功能。
• 状态和性能监控：TR-069定义了ACS对用户设备的状态和性能进行监测的手段。
• 诊断：TR-069协议为CPE生成有效的诊断信息提供支持，ACS可以使用这些信息来诊断和解决连通或业务问题。
• 告警：CPE主动发送事件报告来实现设备的实时告警。

TR-069的优势

TR-069（Technical Report-069）是一种用于远程管理和配置设备的协议，主要用于管理客户终端设备（CPE），如路由器、无线接入点、调制解调器等。以下是TR-069的主要优势：

1. 完整的远程管理：TR-069允许ISP或网络管理员通过远程方式监控、配置和故障排除以太网设备。这大大提高了网络运维的效率和便利性。

2. 自动配置：CPE启动后，会自动从ACS（自动配置服务器）请求配置。ACS还会在需要时启动配置。对于ISP而言，打开/关闭服务变得更加灵活。

3. 固件升级：TR-069有助于为现有客户部署新功能。ISP可以通过ACS识别CPE上的固件版本，同时部署固件升级。

4. 远程诊断：通过安排定期诊断来保持系统的稳健性。TR-069为ISP提供解决方案，以监控其CPE的网络状态和性能，防止系统中的泄漏。

5. 故障排除：借助TR-069，ISP可以为客户远程定位CPE的问题。ISP还可以执行关键的故障排除，并减少工程师的现场访问。

6. 设备分组：在管理许多连接的设备时，TR-069提供分组解决方案，并使ISP能够组织CPE。

7. 高灵活性和快速响应：TR-069协议支持多种管理方式，包括远程管理和本地管理，具有较高的灵活性和快速响应能力。

8. 易于扩展：TR-069协议本身是可扩展的，可以支持更多的管理功能和设备类型。

9. 批量管理：TR-069协议支持同时对多台设备进行管理，大大提高了管理效率。

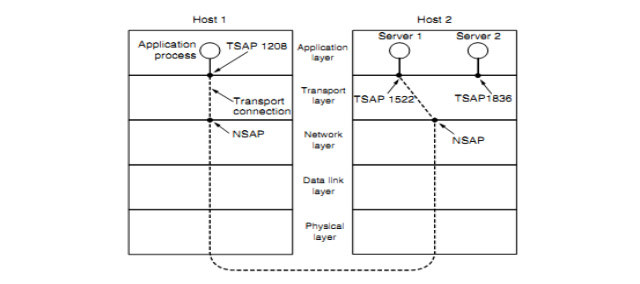

10. 协议栈结构优势：TR-069协议采用应用层协议栈结构，基于HTTP和XML，能够很好地与现有的Web基础设施融合，可在各种操作系统和平台上运行，具有较强的通用性。

11. 显著的成本削减：自动化的一键安装和零接触配置直接降低了需要巡检的需求，并将支持中心接到的电话数量降至最低。平台还为服务提供商支持代表（CSRs）提供了远程故障排除能力。

12. 设备无关解决方案：TR-069解决方案支持TR-069、TR-369 USP、SNMP和其他协议的所有类型的设备。通过统一设备管理平台，所有设备都可以在一个平台上进行管理。

管理功能

TR-069协议支持的管理功能包括：

• 配置管理：通过ACS控制发起，实现对CPE参数的设置和管理。
• 版本管理：允许CPE主动请求版本/固件更新，或由ACS强制进行更新。
• 性能监控：通过查询设备状态和获取日志文件来分析CPE的历史状态信息。
• 诊断：使用Set/GetParameterVal RPC的组合来实现诊断功能，通过设置操作触发诊断处理，通过获取操作读取设备诊断结果。
• 告警：CPE主动发送事件报告来实现设备的实时告警。

TR-069协议如何实现对CPE设备的远程管理？

TR-069协议，全称CPE WAN Management Protocol，是一种用于远程管理和配置设备的协议，它可以通过互联网远程管理和配置设备。以下是TR-069协议实现对CPE设备远程管理的基本步骤：

1.  CPE与ACS建立连接：CPE（Customer Premises Equipment，用户侧设备）首先需要与ACS（Auto-Configuration Server，自动配置服务器）建立连接。这可以通过CPE发送Inform报文自动连接ACS，或者ACS向CPE发起Connect Request请求来实现。
2. ACS向CPE发送请求：一旦连接建立，ACS可以向CPE发送请求，这些请求包括获取CPE的设备信息，配置CPE的参数等。
3. CPE向ACS发送响应：CPE接收到ACS的请求后，会向ACS发送响应。这些响应包括CPE的设备信息、配置参数等。
4.  ACS对CPE进行管理和配置：ACS通过收集CPE的设备信息和配置参数，可以对CPE进行管理和配置。例如，ACS可以通过TR-069协议更新CPE的固件，修改CPE的配置参数等。
5. CPE向ACS发送通知：CPE还可以向ACS发送通知，这些通知可以是CPE的状态信息、告警信息等。ACS可以通过收集这些信息来监控CPE的运行状态。

TR-069协议的实现需要CPE和ACS都支持该协议。目前，TR-069协议已经得到广泛应用，许多设备厂商和运营商都在其设备中实现了TR-069协议。此外，TR-069协议还有多个版本，包括TR-069v1、TR-069v2等，每个版本都有其特定的功能和特点，用户可以根据自己的需求选择合适的版本.

TR-069协议还支持自动配置、远程诊断、远程升级等功能，这些功能可以大大提高设备管理的效率和精度，同时还可以提高设备的安全性.

TR-069协议的独特优势

TR-069协议，全称Technical Report 069，是由DSL论坛提出的全新网管协议，主要用于用户侧设备广域网管理。相比其他家庭网络管理协议，TR-069具有以下独特优势：

• 简洁的协议栈：TR-069协议采用了成熟的通信协议和开放的面向对象的管理信息架构，具有强大的灵活性和可扩充能力，可以满足各类远端用户的设备管理和配置需求。
• 高效的管理方式：TR-069协议支持批量管理，允许同时对多台设备进行管理，大大提高了管理效率。此外，它支持远程管理和本地管理，提供了灵活的管理方式。
• 安全的通信机制：TR-069协议采用基于HTTP的请求/响应模式进行数据传输，这种机制简单易用，同时支持SSL/TLS等安全协议，确保了数据传输的安全性。
• 良好的兼容性：TR-069协议基于HTTP/HTTPS，上层采用SOAP，协议跨平台，应用广泛，开发难度低，这使得它能够轻松地与其他网络管理系统整合。
• 自动化的配置和更新：TR-069协议支持设备自动发现功能，当新设备加入网络时，管理员可以通过TR-069协议自动发现并识别新设备，了解其型号、配置等信息，方便管理员进行设备管理和监控。
• 远程故障诊断和排除：TR-069协议支持远程故障诊断和排除功能，当家庭网络中的设备出现故障时，管理员可以通过TR-069协议远程连接到设备，了解故障原因并进行处理，节省了大量时间和人力成本。

综上所述，TR-069协议凭借其简洁的协议栈、高效的管理方式、安全的通信机制、良好的兼容性、自动化的配置和更新以及远程故障诊断和排除等优势，在家庭网络管理领域展现出了显著的优越性。

TR-069的发展趋势

随着家庭网络设备的不断增多和智能化水平的提高，TR-069协议的应用范围和重要性将进一步扩大。未来，TR-069协议有望成为家庭网络设备管理的主流标准，推动智能家居和物联网的快速发展。

总结

TR-069 协议是由 Broadband Forum 修订的应用层管理协议。它提供家庭网络设备管理的通用框架等。应用于家庭设备、5G 网络、物联网等诸多场景，有自动连接、配置管理等基本功能，优势明显，未来有望成为家庭网络设备管理主流标准。
