fxs fxo(它們有什么區(qū)別和聯(lián)系)

FXS和FXO是电话系统中常见的术语，它们在电话系统中起着至关重要的作用。FXS和FXO之间的区别和联系是什么？在本文中，我们将深入了解这两个术语，以及它们在电话系统中的作用。

什么是FXS？

FXS代表Foreign Exchange Station，也称为Subscriber，是电话系统中的一种接口。FXS接口是用于连接模拟电话设备的接口，例如电话机、传真机或调制解调器。FXS接口提供电源和信号，使模拟电话设备能够正常工作。

FXS接口通常由电话系统中的交换机或PBX提供。它们向接入电话线路的设备提供电源和信号，使设备能够接收和发送电话信号。FXS接口还提供了一些其他的功能，例如呼叫保持、呼叫转移和呼叫等待。

FXS接口与FXO接口的主要区别在于它们的功能不同。FXS接口是用于连接模拟电话设备的接口，而FXO接口是用于连接电话线路的接口。

什么是FXO？

FXO（Foreign Exchange Office）简介

FXO，即Foreign Exchange Office，是一种用于连接传统电话线路或PSTN（公共交换电话网络）的接口。它通常作为网关的输入端口，接收来自电信公司提供的模拟电话线路信号，并将这些信号转换为数字信号，以便通过IP网络进行传输。

FXO的工作原理

1. 基本电路组成：

   • FXO电路包括CODEC（编码器/解码器）和数据存取装置（DAA）。CODEC将模拟语音转换为数字信号，随后再转换回来。DAA模拟POTS（普通老式电话服务）电话功能，去除高电压直流偏置，关闭PSTN环路，仅传送来自PSTN的模拟交流信号。

2. 与FXS的区别：

   • FXO和FXS总是配对使用，FXS提供振铃电压、电池电流和拨号音，而FXO不提供这些功能。FXO主要用于接收来自PSTN的信号，而FXS用于向模拟电话设备提供必要的信号。

FXO的应用场景

1. 连接PSTN：

   • FXO端口用于连接到电话线，接收来自电话公司的服务。例如，企业或家庭的电话线路通常连接到FXO端口，以便接入公共电话网络。

2. 与VoIP系统集成：

   • FXO网关用于将模拟电话线连接到IP PBX（专用小交换机）或VoIP系统，实现传统电话系统与VoIP系统的集成。这允许企业在保留现有模拟电话设备的同时，利用VoIP系统的高级功能。

3. PBX系统中的应用：

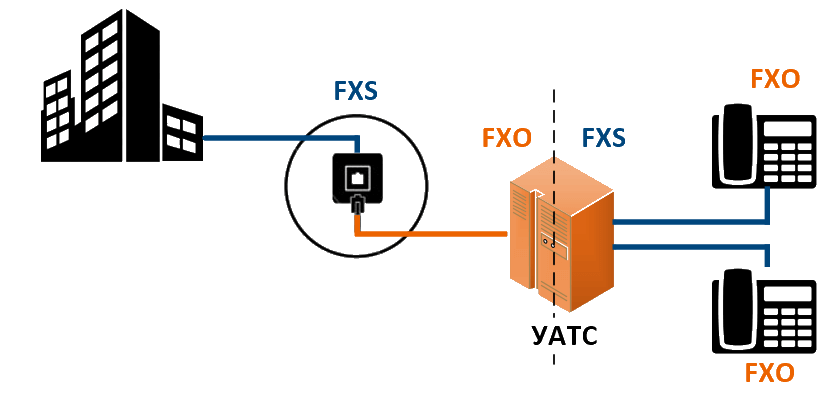

   • 在PBX系统中，FXO端口用于连接外线，而FXS端口用于连接内线分机。这种配置允许PBX系统管理内部和外部的电话通信。

FXO的常见问题

1. 两个FXO对接的问题：

   • 两个FXO端口对接不会有任何问题，但也没有实际作用，因为它们无法互相操作对方的FXO接口。

2. 将电话机接到FXO口的问题：

   • 通常情况下，电话机应连接到FXS端口，因为FXS端口提供必要的馈电、振铃和拨号音。将电话机直接接到FXO口可能无法正常工作。

FXS和FXO的区别

1. 功能和服务：

   • FXS：提供拨号音、振铃电压和电池电量，主要用于连接模拟电话设备，如电话机、传真机等。它是一个输出端口，为连接的设备提供模拟电话信号。
   • FXO：接收模拟电话线路信号，将其转换为数字信号，主要用于连接到公网电话线路或PSTN。它是一个输入端口，负责将模拟信号转换成数字信号，以便通过IP网络进行传输。

2. 应用场景：

   • FXS：通常用于连接内部的电话设备，如企业内部的电话机、传真机等。在PBX（专用交换机）系统中，FXS接口用于连接PBX的内线分机，向远程馈电。
   • FXO：用于连接到外部的电话线路，如PSTN。在PBX系统中，FXO接口用于连接PBX的外线，接收来自电信公司的信号。

3. 连接方式：

   • FXS：FXS接口不能直接连接到另一个FXS接口，因为两个带电压的接口连接在一起可能会烧毁线路。FXS接口必须连接到FXO接口才能正常工作。
   • FXO：FXO接口也不能直接连接到另一个FXO接口，因为这样无法传输拨号音等信号。FXO接口必须连接到FXS接口才能正常工作。

4. 电压和信号：

   • FXS：提供振铃电压，未摘机时大约是50V的直流电，振铃信号约为90V的交流振铃信号。
   • FXO：不提供振铃电压，主要提供摘挂机指示（on-hook/off-hook）信号。

FXS和FXO的联系

1. 配对使用：FXS和FXO接口总是配对在一起以便进行呼叫。在实际应用中，FXS接口和FXO接口必须相互连接才能实现电话通信。例如，当您拿起连接到FXS端口的模拟电话（FXO设备）时，您拨打一个号码并使用PSTN服务连接到另一端。

2. VoIP网关：在VoIP通信中，FXS和FXO接口通过VoIP网关实现连接。FXS网关用于将模拟电话、传真机和PABX与IP电话网络和VoIP系统连接，而FXO网关则用于将墙上的电话接口（电信公司通信网络的接口）和IP PBX接上，将模拟电话的信息转换为VoIP信息。

3. PBX系统：在PBX系统中，FXS和FXO接口都有应用。FXS接口用于连接PBX的内线分机，向远程馈电，而FXO接口用于连接PBX的外线，接收来自电信公司的信号。

4. 模拟电话和IP电话互连：要将模拟电话和IP电话互连，需要有VOIP网关。主要包括FXO网关（有网口和FXO）和FXS网关（有网口和FXS）。FXO网关用于将墙上的电话接口（电信公司通信网络的接口）和IP PBX接上，而FXS网关则用于将模拟电话或PBX的FXO口接到FXS网关的FXS口上，FXS网关的网口接到Internet上。

FXS和FXO接口在现代IP电话系统中各自承担什么功能？

FXS和FXO接口的功能

在现代IP电话系统中，FXS（Foreign eXchange Station）和FXO（Foreign eXchange Office）接口扮演着至关重要的角色。它们分别对应不同的连接类型，并执行特定的功能。

FXS接口的功能

FXS接口主要用于连接传统的电话机、传真机或其他模拟电话设备。它作为输出端口，为连接到此接口的设备提供模拟电话信号，就像是一个小型的电话交换机那样供电并生成振铃、拨号音等信号，让老式的电话设备能够在VoIP网络中正常工作。FXS接口的基本电路包括CODEC（包含ADC与DAC）和SLIC（用户线路接口电路）。CODEC将来自模拟电话的模拟信号转换为可通过VoIP网络传输的数字信号，而SLIC器件模拟PSTN电压电平，检测电话挂机还是摘机，并生成振铃电压。

FXO接口的功能

FXO接口则用于连接局端设备与交换机内线来使用，可以送出DTMF信号与拨号动作，所以能连接局端的电话线。其基本电路包括CODEC与数据存取装置（DAA）。CODEC与FXS的功能相同，将模拟语音转换为数字信号，随后再转换回来。DAA模拟（POTS）电话功能，其重要作用是去除高电压直流偏置，将PSTN环路关闭，从而仅传送来自PSTN的模拟交流信号。

FXS和FXO接口如何在IP PBX系统中实现模拟电话线到VOIP网络的转换？

FXS（Foreign Exchange Station）和FXO（Foreign Exchange Office）是模拟电话系统中常用的两种接口类型。FXS接口通常连接到用户设备，如电话、调制解调器或传真机，提供拨号音、电池电流和振铃信号。FXO接口则连接到电话线路，接收来自FXS设备的信号，如拨号音和振铃电压，并将这些信号传递给用户设备。

在IP PBX系统中的应用

在IP PBX系统中，FXS和FXO接口用于实现模拟电话线到VOIP网络的转换。FXS接口通常连接到模拟电话或传真机，而FXO接口则连接到电话线路或其他FXO设备。当模拟电话接入IP PBX时，需要将电话线插入到PBX的FXS接口。如果需要将PBX连接到电话公司的通信网络，PBX需要具备FXO接口，以便像电话机一样与电话公司的网络接口相连。

实现模拟电话线到VOIP网络的转换

要将模拟电话和IP电话互连，需要使用VOIP网关。VOIP网关包含FXO网关和FXS网关。FXO网关用于将电话线路（如墙上的电话接口）与IP PBX连接，允许VOIP电话的信息传递到传统电话通信网络。FXS网关则用于将模拟电话或PBX的FXO口连接到FXS网关的FXS口，并将网口连接到互联网，实现模拟电话信息通过网络远程传输。

FXS和FXO之间的操作步骤

FXS和FXO接口的操作步骤如下：

1. 将模拟电话设备连接到FXS接口。如果使用PBX系统，则将模拟电话设备连接到PBX系统的FXS接口。

2. 将电话线路连接到FXO接口。如果使用PBX系统，则将电话线路连接到PBX系统的FXO接口。

3. 在电话系统中配置FXS和FXO接口。这通常需要在电话系统的管理界面中进行。

4. 测试电话系统。拨打电话并接听电话，确保电话系统正常工作。

总结

FXS和FXO是电话系统中的常见术语，它们在电话系统中起着至关重要的作用。FXS接口是用于连接模拟电话设备的接口，而FXO接口是用于连接电话线路的接口。它们之间的联系在于它们共同构成了电话系统的基础。了解FXS和FXO之间的区别和联系，可以帮助您更好地理解电话系统的工作原理。
